Sinker EDM vs Wire EDM: Vad är skillnaden?

Snabbt svar: Sänke EDM vs Tråd EDM - Vad är skillnaden

Kärnskillnaden mellan sinker EDM och wire EDM beror på hur varje metod tar bort material och vilken form den ger. Sänke EDM (även kallad die sjunkande EDM) använder en formad elektrod som pressas in i arbetsstycket för att återge en spegelbildshålighet, vilket gör den väl lämpad för 3D-formhåligheter, strukturerade ytor och blinda funktioner som ett skärverktyg inte lätt kan nå. Tråd EDM använder istället en tunn, kontinuerligt rörlig trådelektrod för att skära en bana helt genom arbetsstycket, vilket gör det till det vanligaste valet för genomskurna profiler, stansdetaljer och tunna precisionsslitsar.

Rent praktiskt: om delen behöver ett hålrum med stängd botten, en strukturerad yta eller en form som replikeras från en anpassad elektrod, är sinker EDM vanligtvis bättre passform. Om detaljen behöver en genomskuren 2D-profil eller avsmalnande profil med en smal skarv, fungerar wire EDM vanligtvis bättre. Avsnitten nedan jämför båda metoderna över hastighet, ytfinish, appliceringspassning och maskinvalskriterier, med referensdiagram som stödjer varje punkt, så att ingenjörs- och inköpsteam utvärderar en sinker EDM maskintillverkare kan matcha maskintypen till den faktiska delens geometri snarare än allmänna antaganden.

Vad är EDM-bearbetning? Den gemensamma principen bakom båda metoderna

Elektrisk urladdningsbearbetning (EDM) är en beröringsfri bearbetningsprocess som tar bort material genom en snabb serie kontrollerade elektriska gnistor mellan en elektrod och ett arbetsstycke, både nedsänkt i eller spolad med en dielektrisk vätska. Eftersom materialavlägsnande sker genom lokaliserad gnistorsion snarare än mekanisk skärkraft, kan EDM-bearbetning forma härdat verktygsstål, hårdmetall och andra svåra att skära material oavsett hårdhet, vilket är en viktig anledning till att det fortfarande är vanligt i form- och formtillverkning.

Både sinker EDM och wire EDM förlitar sig på samma gnisterosionsprincip, och båda kräver exakt kontroll av gapspänning, urladdningsström och pulstiming för att avlägsna material på ett förutsägbart sätt. Metoderna avviker huvudsakligen i elektrodgeometri och rörelse: en sänkmaskin driver en formad elektrod vertikalt, ofta med en liten omloppsrörelse, in i arbetsstycket, medan en tråd-EDM-maskin matar en tunn tråd längs en programmerad bana, liknande konceptet som en rörlig bandsåg styrd av gnisterosion istället för ett fysiskt blad.

Hur Sänke EDM ( Sjunkande EDM ) Fungerar

Sjunkande EDM bearbetar ett hålrum genom att reproducera formen av en specialtillverkad elektrod, vanligtvis bearbetad av grafit eller koppar, direkt in i arbetsstycket. Eftersom elektroden matas nedåt och ofta ges en liten omloppsrörelse för att förbättra spolnings- och avsmalningskontrollen, eroderar tusentals urladdningar per sekund materialet från arbetsstyckets yta, och bildar gradvis ett hålrum som speglar elektrodgeometrin.

Elektrod- och kavitetsbildning

Elektroden är i allmänhet den viktigaste förbrukningsvaran i en sinker EDM-uppsättning, eftersom dess form, material och slitageegenskaper direkt bestämmer hålighetsnoggrannhet och ytstruktur. Grafitelektroder används vanligtvis för större hålrum och grov borttagning eftersom de bearbetas snabbt och motstår termisk sprickbildning, medan kopparelektroder ofta väljs för finare detaljer och förbättrad ytfinish på kritiska hålrumsegenskaper.

Dielektrisk vätska och gnistaerosion

Under hela processen förblir arbetsstycket och elektroden nedsänkta i en dielektrisk vätska, vanligtvis en specialiserad EDM-olja, som isolerar gapet mellan gnistor, kyler bearbetningszonen och spolar bort eroderade skräpartiklar. Konsekvent spolning är en av de viktigaste faktorerna i en stabil sjunkande EDM-process, eftersom skräp som inte rensas bort från gapet kan utlösa oregelbundna urladdningar och bidra till ljusbågsproblem som diskuteras senare i denna guide.

Hur Tråd EDM fungerar, för jämförelse

Tråd-EDM ersätter den formade elektroden med en tunn, kontinuerligt utrullande tråd, vanligen mässing eller belagd tråd, som färdas genom arbetsstycket längs en programmerad 2D eller avsmalnande bana medan avjoniserat vatten vanligtvis fungerar som det dielektriska mediet. Eftersom tråden förbrukas och ständigt uppdateras, är elektrodslitagekompensation mindre bekymmersamt än med en EDM-elektrod med fast sänke.

Denna konstruktion gör tråd-EDM effektiv för att skära externa profiler, invändiga slitsar som utgår från ett förborrat hål och stansningskomponenter som behöver en smal, konsekvent skärp. Den är i allmänhet mindre lämpad för hålrum med sluten botten eller djupa 3D-strukturerade ytor, som förblir den primära domänen för sänkningsmaskinen.

Sänke EDM vs Tråd EDM: Prestandajämförelse sida vid sida

Eftersom de två metoderna ofta förväxlas, hjälper det att jämföra dem sida vid sida över de prestandadimensioner som mest påverkar en butiks processplanering. Radardiagrammet nedan poängsätter sinker EDM och wire EDM på ett relativt index på 0-10 över fem praktiska dimensioner baserat på typiska processegenskaper för varje metod.

Som diagrammet illustrerar får sinker EDM betydligt högre poäng vid komplex kavitetsformning, vilket återspeglar dess förmåga att reproducera en helt tredimensionell elektrodform i en enda uppsättning. Wire EDM, däremot, leder tydligt på genomskärningsprecision och inställningsflexibilitet för anpassade konturformer, eftersom omprogrammering av en trådbana ofta är snabbare än att bearbeta en ny elektrod. Ytfinishkvalitet och tjocksektionseffektivitet ligger närmare varandra mellan de två metoderna, vilket är en anledning till att många form- och formverkstäder använder båda maskintyperna snarare än att behandla dem som utbytbara.

Matcha EDM-typ till applikationen

Att välja mellan sinker EDM och wire EDM beror i praktiken oftast på att den specifika detaljegenskapen produceras snarare än industrin själv, eftersom ett enda form- eller formprojekt ofta använder båda metoderna på olika komponenter inom samma verktyg.

Det grupperade kolumndiagrammet ovan jämför relativ lämplighet för tre vanliga egenskaper. Sinker EDM visar en klar fördel för djupa 3D-hålrum, eftersom en formad elektrod kan bilda en sluten bottenficka i ett pass, medan tråd-EDM visar det motsatta mönstret för tunna precisionsslitsar och skarpa inre hörn, där en kontinuerligt rörlig tråd ger en renare, mer konsekvent skärning. Särskilt skarpa inre hörn tenderar att gynna tråd-EDM eftersom tråddiametern kan väljas för att hålla en snävare inre hörnradie än de flesta sänkelektroder praktiskt taget kan reproducera, vilket är en detalj som är värd att granska tidigt i verktygsdesignen.

Varför är EDM-bearbetning långsam? Förstå avvägningar mellan hastighet och ytfinish

EDM-bearbetning beskrivs ofta som jämförelsevis långsam bredvid konventionell fräsning eller svarvning, och anledningen är direkt kopplad till hur materialavskiljningshastigheten samverkar med kraven på ytfinish. Grovbearbetningspassager använder högre urladdningsström och längre pulslängd för att snabbt ta bort material, medan efterbearbetningspassage avsiktligt minskar ström och pulslängd för att ge en jämnare yta, vilket saktar bort materialavlägsningen avsevärt.

Diagrammet visar en tydlig nedåtgående trend: vid ett grovt Ra 3,2 mikrometers finishkrav är den relativa materialavlägsningshastigheten jämförelsevis hög, men att uppnå en fin Ra 0,2 mikrometer finish minskar vanligtvis den hastigheten till en liten del av grovbearbetningsvärdet. Denna avvägning är en normal egenskap för gnistorsion snarare än ett tecken på en underpresterande maskin, och det är därför butiker i allmänhet planerar grovbearbetning och finbearbetning som separata steg med olika parameteruppsättningar. Att välja en höghastighets EDM-maskin med adaptiv strömförsörjningskontroll kan hjälpa till att förkorta grovbearbetningstiden utan att offra den efterbehandlingskvalitet som krävs på kritiska kavitetsytor.

Varför bågar EDM och varför är ytfinishen ibland dålig

Två av de vanligaste felsökningsfrågorna vid EDM-bearbetning är varför processen bågar och varför ytfinishen blir grövre än förväntat, och båda går vanligtvis tillbaka till gapförhållanden snarare än själva maskinen.

• Skräp ansamling i gapet - dålig spolning gör att eroderade partiklar överbryggar gnistgapet, koncentrerar urladdningar på ett ställe och orsakar lokala ljusbågs- eller elektrodskador.
• Felaktig gapspänning eller servoinställningar - ett för snävt gap ökar risken för kortslutning och instabil ljusbågsbildning, medan ett för stort gap kan ge inkonsekventa urladdningar och långsammare borttagning.
• Sliten eller förorenad elektrodyta - elektrodslitage ändrar urladdningsegenskaper under en cykel, vilket kan lämna synliga texturinkonsekvenser på den färdiga kaviteten.
• Efterbehandlingsparametrar inte matchade materialet - varje arbetsstyckesmaterial reagerar olika på pulslängd och ström, så parametrar som kopieras från ett annat material eller tjocklek ger ofta en grövre yta än förväntat.
• Otillräckliga avslutningspass - Att hoppa över mellanliggande efterbehandlingsstadier för att spara cykeltid lämnar ofta synliga utsläppskratrar som en riktig efterbehandlingssekvens i flera steg annars skulle ta bort.

Att åtgärda dessa faktorer börjar i allmänhet med att granska spoltrycket, spaltinställningarna och efterbehandlingsparametersekvensen innan man antar ett elektrod- eller maskinfel, eftersom de flesta problem med ljusbåge och ytfinish i sänkande EDM är processrelaterade snarare än utrustningsdefekter.

Hur man väljer en sinker EDM-maskin för din butik

Att välja en sinker EDM-maskin börjar vanligtvis med att matcha maskinkapaciteten till de detaljtyper som en butik tillverkar oftast, eftersom en generell maskin och en högautomatiserad produktionsmaskin är optimerade för olika arbetsflöden.

Det horisontella stapeldiagrammet ovan rangordnar fem vanliga butikstillämpningar efter hur väl sinker EDM vanligtvis passar var och en. Formar med djupa hålrum och texturerade formytor ger högst betyg eftersom båda förlitar sig på en elektrods förmåga att återge en fullständig tredimensionell form, vilket är kärnstyrkan i sänkningsprocessen. Elektrodarbete med mikrofunktioner får jämförelsevis lägre poäng, inte för att sinker EDM inte kan hantera fina detaljer, utan för att mycket små funktioner i allmänhet kräver hårdare servokontroll och mer noggrann spolning, vilket pekar köpare mot en precision EDM-maskin konfiguration snarare än en standardproduktionsmodell.

• Arbetskuvert och Z-axelrörelse - bör bekvämt passa det största kavitetsdjup och elektrodstorlek som butiken förväntar sig att köra.
• Servokontroll och strömförsörjningsprecision - påverkar direkt spaltstabilitet, utloppskonsistens och uppnåbar ytfinish.
• Automatisk elektrodväxlare - Stöder obevakad, automatisk matrissänkande EDM-produktion går över flera elektroder.
• Orbital eller planetarisk rörelseförmåga - förbättrar spolningen och möjliggör avsmalning eller ytbehandling av sidoväggar från en enda elektrod.
• Dielektrisk filtrering och vätskehantering - håller skräpnivåerna låga för konsekvent utsläpp och ytkvalitet.
• Styr programvara och parameterbibliotek - förkortar inställningstiden på en CNC-sänke EDM-maskin som hanterar olika kavitetstyper.

Vad du bör tänka på innan du köper en EDM-maskin

Utöver det tekniska specifikationsbladet formar några bredare frågor vanligtvis ett välgrundat köpbeslut för EDM-maskin, särskilt för butiker som lägger till bearbetningskapacitet för elektrisk urladdning för första gången.

1. Tillämpningsomfång - om maskinen i första hand kommer att stödja form- och formarbeten, flygkomponenter, medicinska delar eller allmänt prototypverktyg.
2. Material bearbetade oftast - härdat verktygsstål, hårdmetall och exotiska legeringar ställer olika krav på strömförsörjning och spolning.
3. Tillgänglig golvyta och verktyg - Arbetstankstorlek, dielektrisk hantering och elservicekrav bör passa butikens layout.
4. Automationsnivå behövs - om en automatisk formsänkande EDM-konfiguration med elektrodbyte motiveras av produktionsvolymen.
5. Teknisk support och utbildning - operatörsutbildning i styrmjukvaran och svarstid för servicefrågor efter installation.
6. Meritlista inom tillverkning - granska hur länge en EDM-maskinleverantör eller Kinas EDM-maskinfabrik har producerat industriella EDM-maskiner innan de förbinder sig till en specialbeställning.

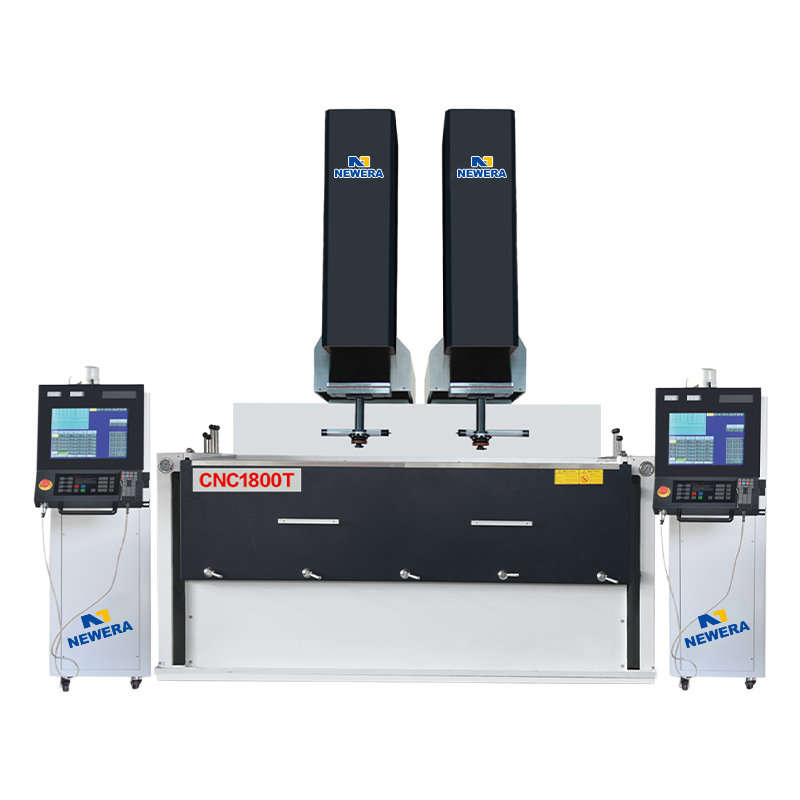

Arbeta med en professionell Sinker EDM-maskintillverkare

Nantong New Era Technology Co., LTD har specialiserat sig på att utveckla, designa och producera numeriska styrmaskiner och CNC-verktygsmaskiner i mer än 20 år, med stöd av ett dedikerat team som täcker teknisk utveckling, tillverkning och försäljningsservice. Som en OEM EDM-maskin tillverkare och ODM-sänkmaskinpartner, New Era har införlivat avancerad inhemsk och internationell teknologiutveckling i sin produktlinje och driver ett komplett produktions- och monteringscenter, som stöder både standard CNC-sänke-EDM-maskinmodeller och skräddarsydda konfigurationer för butiker med specifika automatiserings- eller arbetskuvertkrav.

För köpare som utvärderar en tillverkare av sinker EDM-maskiner eller en bredare EDM-maskinleverantör är det i allmänhet värt att granska tillverkningserfarenhet, tillgång till teknisk support efter försäljning och om leverantören kan tillgodose industriella EDM-maskiner eller precisions-EDM-maskinspecifikationer som är relevanta för butikens delmix innan man slutför ett köpbeslut.
