Strävan efter användbarhet Använder en sofistikerad överdragsdesign och är utformad med hänsyn till tillgängligheten till bordet och arbetsstyckets hantering med en kran. Andra funktioner för bättre bearbetning är också inbyggda i hela maskinen. Hydraulenheten och annan kringutrustning som kräver periodiskt underhåll placeras på en lättillgänglig plats för att förbättra underhållsbarheten.
Större spindelutgång Tillagd S3 15 % nominell uteffekt och vridmoment; Förbättra korttids tung skärförmåga; Förkorta acceleration, retardation och stel tapptid.
Ny generation spindelmotor Intelligent spindelbelastningskontroll; Grovbearbetningseffektiviteten ökade med 28 %.
Nytt HMI enklare Ofta använda funktioner ändras från komplexa låsinställningar till enknappsmanövrering.
Systembearbetningen är starkare Enkel inställning av bearbetningsnoggrannhetsnivå.
Smart tillverkning Bekväm IoT-expansion; Inkludera alla vanliga avtal.
Snabbt och pålitligt ATC verktygsmagasin
Elskåp luftkonditionering Hela utbudet av standard "elskåp luftkonditionering". Förhindra att damm, oljedimma och fukt kommer in i det inre av elskåpet, kontrollera temperaturen elektroniskt, håll temperaturen på elskåpet konstant, förbättra arbetseffektiviteten för hela maskinen och livslängden för de elektroniska komponenterna. Förutom överlägsen prestanda skyddar den också maskinens livslängd och utnyttjandegrad.

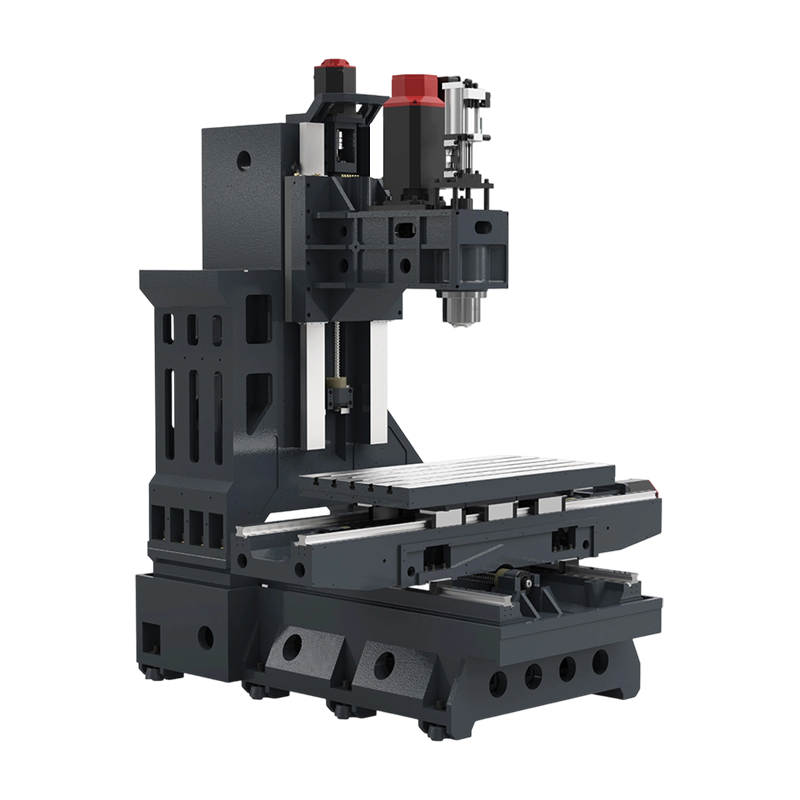

Struktur Flygkroppen och sadeln är förstärkta med bergsribbor, och kraftflödeslinjen är den kortaste för att säkerställa bästa styvhet. Baserat på utmärkt teknisk design, kan ribborna på bearbetningscentrumbasen och -pelaren motstå vridning, stötdämpning och överföra skärvibrationer till det icke-skärande området. Kolonnen använder en vridmomentrörsdesign som ger utmärkt styvhet och motståndskraft mot böjning och vridning. Den ultravida baskonstruktionen reducerar basens tyngdpunkt och justerar maskinens tyngdpunkt till optimal stabil höjd. Kolonnens botten breddas för att öka maskinens stabilitet.
Tre-axlig pre-pull kulskruv Importerad JIS-C3 förspänd mutterskruv för att eliminera glapp, hög värmebeständighet, slitstyrka, torsionsbeständighet och lång livslängd, vilket säkerställer hög precisionsbearbetning av maskinen och antar importerad precisionsvolym. Oljepåfyllningsmaskinen säkerställer smörjningen av den axiella matningsmekanismen.
Sammansatt precisionsluftkompressor Säkerställ ren lufttillförsel och tryckdetektering av maskinkomponenter. mer tillförlitlig kontroll av lufttrycksventilens verkan. öka vattendroppseparatorn för att eliminera extern källa fukt.
Tekniska parametrar
Modell
Enhet
VL116
Resor (X/Y/Z)
mm
1100/600/600
Arbetsbordsdimension
mm
1200x600
T-spår
mm
5-18Tx100
Maximal belastning
kg
800
Avstånd från spindelnos till bord
mm
120-720
Avstånd från centrum av spindeln till den vertikala kolonnen
mm
650
Spindel
Avsmalnande
BT40
Roterande hastighet
rpm
10 000/12 000 (valfritt)
FANUC Motorkraft
kW
11/15/18.5
MITSUBISHI Motorkraft
kW
11/15/18.5
Tre-axlig
FANUC Motorkraft (X/Y/Z)
kW
3,0/3,0/3,0
MITSUBISHI Motorkraft (X/Y/Z)
kW
3,0/3,0/3,0
Rälsspecifikation (X/Y/Z)
mm
Roller: 45/45/Box Way
Antal reglage (X/Y/Z)
Pc
6/4/Box Way
Skruvstorlek
mm
JIS C3: Φ40
G01 Matningshastighet
mm/min
1-10 000
G01 Snabbgångshastighet (X/Y/Z)
m/min
36/36/30
Positionsnoggrannhet
mm
±0,005/300
Upprepad positioneringsnoggrannhet
mm
±0,003/300
Verktygsmagasin
Manipulatorbibliotek
st.
24
Dags att byta verktygsskärare
s
1,3-1,8
Max verktygslängd
mm
300
Max verktygsdiameter (alla verktygshål är fulla av verktyg)
mm
78
Max verktygsdiameter (verktygshålen är tomma till vänster och höger)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Universal Z-Axis Box Way VMC VL116 manufacturers and ODM Universal Z-Axis Box Way VMC VL116 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
