Vad är skillnaden mellan VMC och HMC?

VMC vs HMC : Nyckelskillnaden i en mening

Kärnskillnaden mellan en vertikalt bearbetningscenter (VMC) och ett horisontellt bearbetningscenter (HMC) kommer ner till spindelorientering: en VMC håller sitt skärverktyg i en spindel som pekar rakt nedåt, vinkelrätt mot arbetsbordet, medan en HMC håller sin spindel horisontellt, parallellt med arbetsbordet . Den enda skillnaden i geometri förändrar hur spån faller bort från skärzonen, hur lätt en del kan bearbetas på flera sidor utan manuell ompositionering och hur varje maskin vanligtvis är anordnad på ett verkstadsgolv.

Rent praktiskt tenderar ett vertikalt CNC-bearbetningscenter att vara lättare att programmera, ladda och övervaka, eftersom skärzonen är synlig uppifrån och kontrolllayouten generellt sett är enklare. Ett horisontellt bearbetningscenter är däremot byggt kring roterande pall- eller tappsystem som låter en detalj bearbetas på flera ytor i en enda uppsättning, vilket passar högvolym, flersidig produktion. Resten av den här guiden beskriver hur dessa skillnader utspelar sig i verkliga butiksmiljöer, tillsammans med praktisk vägledning om att välja rätt vertikal fräsenhet för vanliga tillverkningsbehov.

Hur spindelorientering formar maskinens prestanda

Spindelorientering är inte bara en layoutdetalj; det påverkar nästan alla driftsegenskaper hos ett bearbetningscenter. En vertikal spindel ger föraren en fri sikt in i skärzonen, vilket gör en VMC-maskin generellt sett lättare att ställa in och övervaka, särskilt för butiker som har varierande jobb med mindre volymer. En horisontell spindel låter spån falla bort från skärområdet genom gravitation snarare än att samlas runt verktyget, vilket stöder längre obevakade skärcykler på en HMC.

Detta radardiagram jämför ett vertikalt bearbetningscentrum och ett horisontellt bearbetningscentrum över sex driftsfaktorer med hjälp av en illustrativ sammansatt klassificering snarare än en enda fast mätning, eftersom verkliga prestanda beror på den specifika maskinen och applikationen. En VMC betygsätter högre för operatörens synlighet, programmeringsenkelhet och effektivitet i fotavtryck, vilket är anledningen till att många allmänna bearbetnings- och formverkstäder väljer ett vertikalt bearbetningscenter som sin första eller primära maskin. En HMC har högre priser för flersidig bearbetning och automatisering med kontinuerlig körning , vilket återspeglar dess styrka i högvolymproduktion där en del behöver flera ytor bearbetade utan manuell ompositionering. Spån evakuering gynnar också HMC något, eftersom gravitationen leder spån bort från en horisontell spindel lättare än från en vertikal.

VMC vs HMC: Jämförelse av funktioner sida vid sida

Tabellen nedan sammanfattar hur ett typiskt vertikalt CNC-bearbetningscenter och ett typiskt horisontellt bearbetningscenter jämförs mellan de funktioner som är viktigast när man planerar en layout på verkstadsgolvet eller en ny bearbetningsprocess.

Vad är ett vertikalt bearbetningscenter och hur fungerar det?

Ett vertikalt bearbetningscenter är en CNC-maskin som använder en vertikalt orienterad spindel för att driva ett roterande skärverktyg ner i ett arbetsstycke som är fäst på ett arbetsbord under det. Rörelse längs X-, Y- och Z-axlarna styrs av CNC-programmet, vilket gör att verktyget kan följa exakta vägar för att fräsa, borra, borra eller gänga detaljer i metall eller andra material. De flesta vertikala bearbetningscentra inkluderar en automatisk verktygsväxlare, som låter maskinen växla mellan flera skärverktyg under ett enda program utan att operatören behöver ingripa.

Hur en VMC bearbetar ett typiskt jobb

1. Arbetsstycket laddas och fästs på arbetsbordet med hjälp av en fixtur eller skruvstäd.
2. CNC-styrenheten laddar programmet och den automatiska verktygsväxlaren väljer det första nödvändiga verktyget.
3. Spindeln roterar verktyget medan X-, Y- och Z-axlarna rör sig enligt den programmerade verktygsbanan.
4. Kylvätska appliceras för att hantera värme och ta bort spån från skärområdet när materialet avlägsnas.
5. Verktygsväxlaren byter verktyg automatiskt när programmet rör sig mellan fräsning, borrning eller gängning.
6. När programmet är klart inspekteras den färdiga delen och tas bort från arbetsbordet.

Kärnkomponenter i ett vertikalt bearbetningscenter

• Spindel: håller och roterar skärverktyget längs den vertikala axeln.
• Kolumn och bas: ger den styva strukturen som stöder noggrannhet under skärbelastning.
• Arbetsbord eller sadel: håller fast arbetsstycket och rör sig längs de programmerade axlarna.
• Automatisk verktygsväxlare (ATC): lagrar och byter skärverktyg under programmets gång.
• Kulskruvar och linjära styrningar: översätt motorrotation till exakt linjär axelrörelse.
• CNC-styrenhet: läser programmet och koordinerar spindelhastighet, axelrörelse och verktygsändringar.
• Kylvätskesystem: hanterar värme och hjälper till att ta bort spån under skärning.

Där vertikal bearbetning centrerar Excel

Ett vertikalt bearbetningscenter tenderar att vara den vanligaste utgångspunkten för butiker som hanterar varierat arbete, eftersom det i allmänhet är lättare att programmera, ställa in och övervaka än en horisontell maskin. Diagrammet nedan illustrerar hur användningen av VMC-maskiner tenderar att variera mellan flera vanliga tillverkningssektorer.

Detta horisontella stapeldiagram återspeglar hur ofta ett vertikalt bearbetningscenter används inom flera tillverkningssektorer, baserat på allmänna industrimönster snarare än en enda datauppsättning. Form- och formtillverkningshastigheten är högst, eftersom en VMC:s tydliga operatörssikt och flexibla verktygsåtkomst passar den detaljerade, ofta enstaka geometrin som finns vid verktygsarbete. Fordonskomponenter och allmän teknik visar också stark användning , vilket återspeglar hur brett ett CNC-bearbetningscenter för bildelar används för konsoler, höljen och andra komponenter med medelhög komplexitet. Flyg- och elektronikarbete bygger fortfarande på vertikala bearbetningscentra, även om dessa sektorer oftare kombinerar VMC med annan specialiserad utrustning beroende på tolerans- och materialkrav.

Där horisontell bearbetning centrerar Excel

En HMC är i allmänhet det starkare valet när produktionsvolymen ökar och delar behöver bearbetas på flera ytor. Pallpooler och tappbord låter en HMC indexera ett arbetsstycke automatiskt mellan operationer, vilket minskar manuell hantering och stödjer längre obevakad körning. Detta gör horisontella bearbetningscentra till en vanlig passform för högvolymskomponenter för fordon, industriutrustning och tunga maskiner där samma flersidiga del tillverkas upprepade gånger.

• Flera ytor av en del kan ofta bearbetas i en enda uppsättning med hjälp av roterande indexering.
• Tyngdkraftsassisterad spånevakuering stödjer längre, mindre avbrutna skärcykler.
• Pallsystem gör att en del kan bearbetas medan en annan är lastad, vilket stödjer kontinuerlig produktion.

Hur exakt är ett vertikalt bearbetningscenter?

Vertikala bearbetningscentra klassificeras i allmänhet som precisionsutrustning, och en korrekt underhållen, välkalibrerad VMC-maskin används vanligtvis för toleranser i området med låga mikron till tusendels millimeter, beroende på den specifika maskinen, verktyget och materialet. Uppnåelig noggrannhet beror på faktorer inklusive kulskruv och linjär styrkvalitet, strukturens termiska stabilitet, spindelns utlopp och hur CNC-styrenheten kompenserar för dessa variabler under skärning.

Detta linjediagram illustrerar en allmän branschtrend snarare än specifikationen för någon enskild maskin: typisk positioneringsnoggrannhet som kan uppnås på CNC-bearbetningscentra har förbättrats under de senaste decennierna i takt med att kulskruvar, linjära styrningar, termisk kompensation och styralgoritmer har utvecklats. Moderna vertikala bearbetningscentra med hög precision arbetar vanligtvis i ett snävare noggrannhetsband än maskiner som byggdes för några decennier sedan , som har utökat utbudet av delar som kan tillverkas utan sekundära efterbehandlingsoperationer. Den faktiska noggrannheten på en specifik maskin beror fortfarande på korrekt kalibrering, regelbundet underhåll och matchning av maskinen till den tolerans som applikationen kräver. Ett vertikalt bearbetningscenter kan bearbeta ett brett utbud av material inom dessa toleranser, inklusive aluminium, stål, rostfritt stål, gjutjärn och olika tekniska plaster, förutsatt att spindelhastighet, matningshastighet och verktyg är anpassade till materialet som skärs.

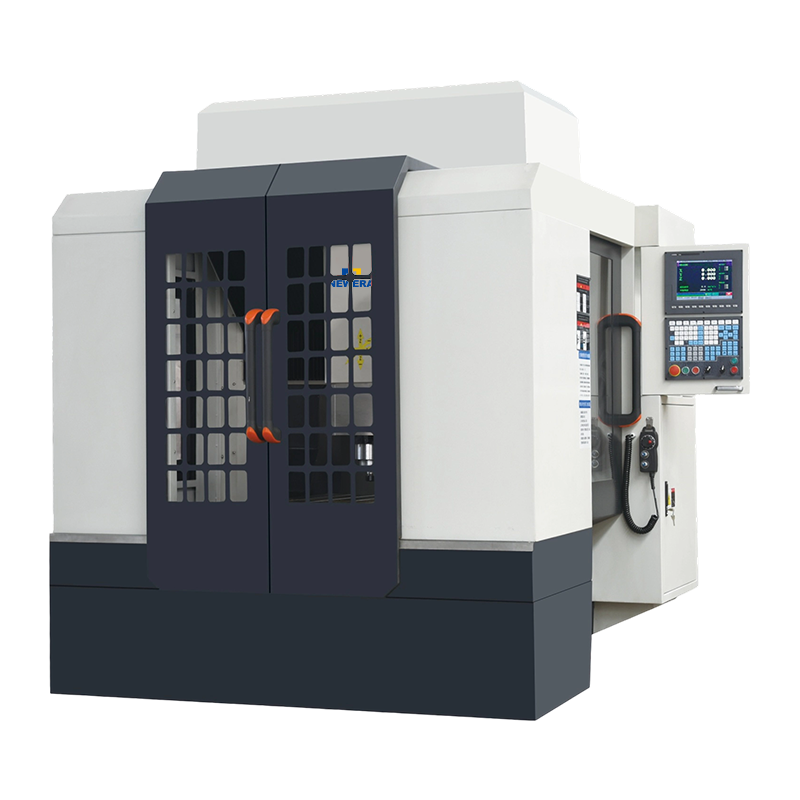

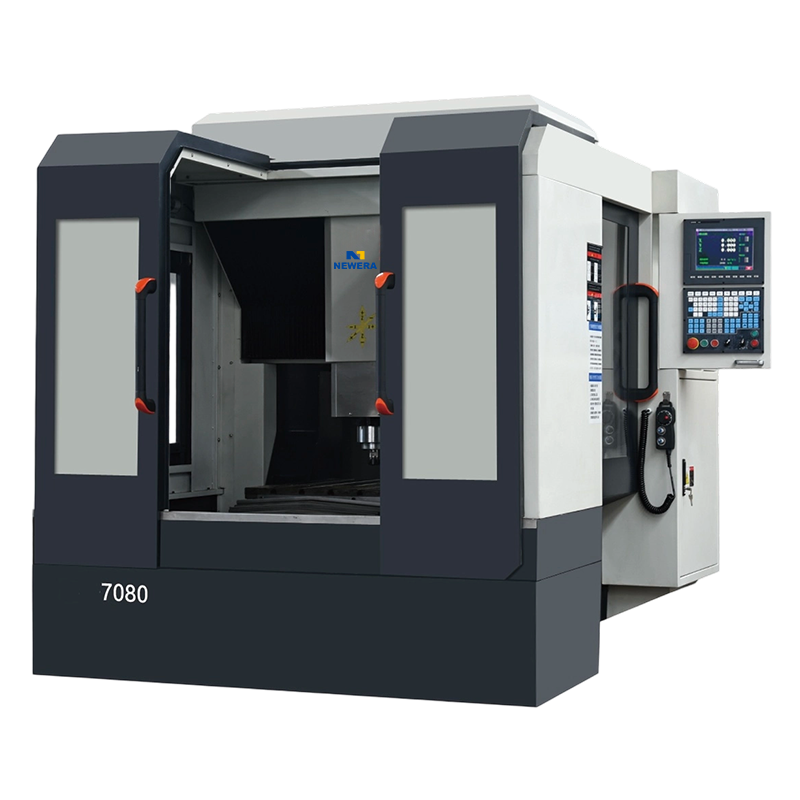

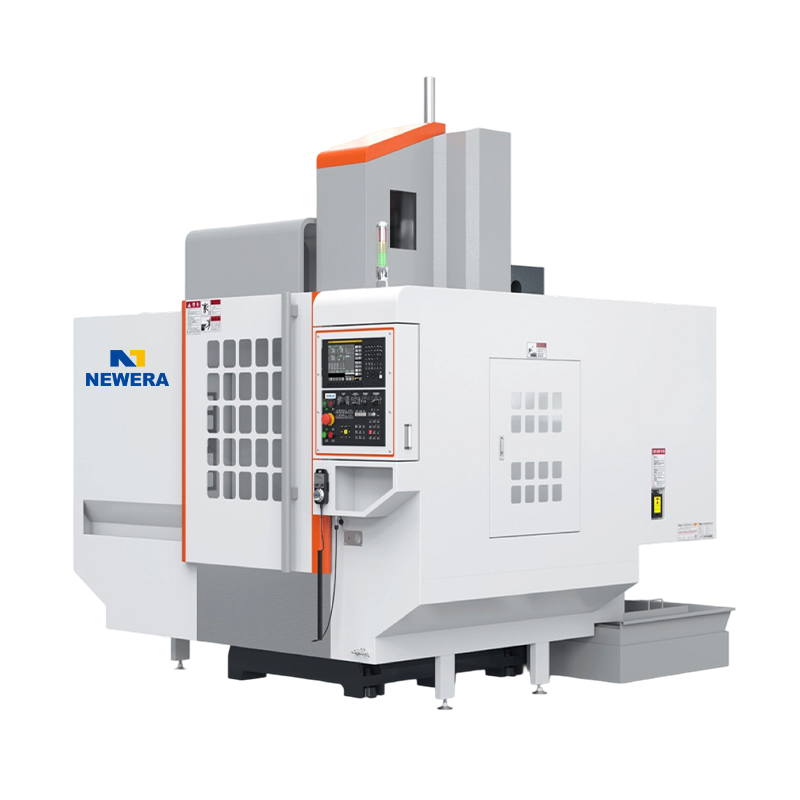

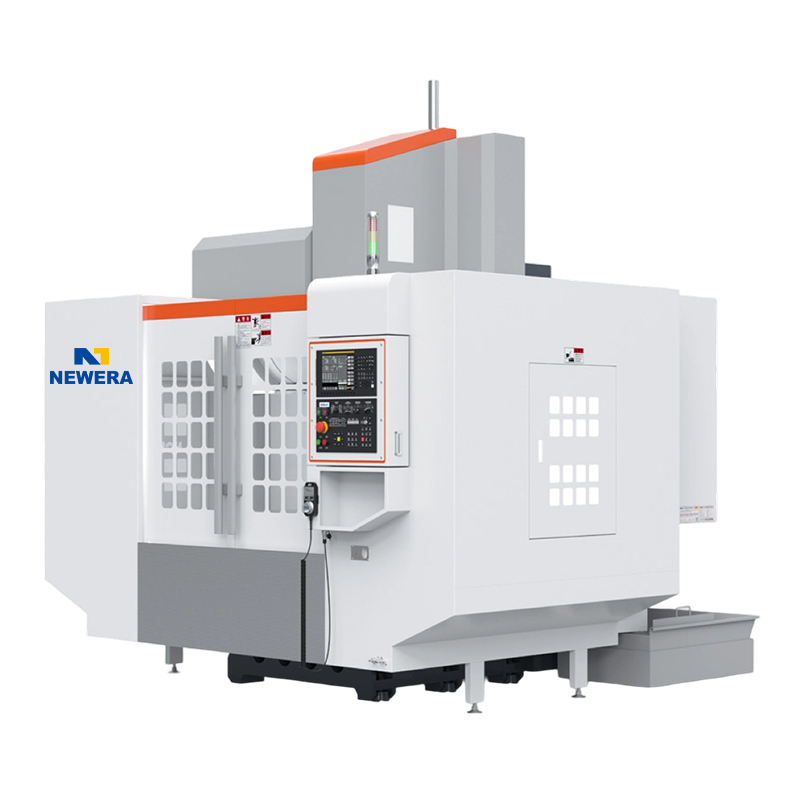

Att välja rätt vertikalt bearbetningscenter för din applikation

När en verkstad har bestämt sig för att ett vertikalt bearbetningscenter passar dess produktionsbehov, är nästa steg att matcha konfigurationen till arbetsomslutningen och spindelkraven för jobbet. Ett 3-axligt vertikalt bearbetningscenter täcker de flesta allmänna fräsnings-, borr- och gängningsarbeten, medan en BT40 vertikal bearbetningscenterspindelkona är ett vanligt val av balanseringsverktygstyvhet med ett brett urval av standardverktyg. Butiker som arbetar med större formar eller utökade arbetsstycken ser vanligtvis mot storslags- eller Y-axel 4-vägskonfigurationer istället för en kompakt standardmodell.

Det här kolumndiagrammet jämför relativ arbetskuvertstorlek över vanliga produktserier för vertikala bearbetningscenter, med hjälp av ett illustrativt index snarare än exakta rörelsemått, eftersom specifika dimensioner varierar beroende på modell. En kompakt serie passar mindre, detaljfokuserade delar och butiker med begränsad golvyta, medan en serie med stor slag är uppbyggd kring ett utökat arbetshölje för större formar eller överdimensionerade industrikomponenter. En Y-axel 4-vägskonfiguration sitter mellan de två och erbjuder utökad rörelse längs en axel för att stödja bredare arbetsstycken eller multifixturuppsättningar utan hela fotavtrycket från en storslagsmaskin. Tabellen nedan visar hur en typisk produktserie för vertikala bearbetningscenter är organiserad efter konfiguration och bäst lämpade användningsfall.

Om Nantong New Era Technology Co., LTD

Nantong New Era Technology Co., LTD har specialiserat sig på att utveckla, designa och producera numeriska styrmaskiner och CNC-verktygsmaskiner i mer än 20 år, med stöd av ett dedikerat team inom teknikutveckling, tillverkning och försäljningsservice. Företaget verkar som en tillverkare av vertikala bearbetningscenter och leverantör av vertikala CNC-bearbetningscenter, som arbetar med en komplett egen produktions- och monteringsprocess.

Som en OEM-tillverkare av vertikalt bearbetningscenter och ODM VMC-maskinföretag, stödjer Nantong New Era internationella kunder som söker ett OEM CNC-bearbetningscenter byggt för specifika konfigurationskrav, inklusive 3-axliga och Y-axliga 4-vägs vertikala bearbetningscenteralternativ. Företagets produktsortiment, som sträcker sig över kompakt-, standard- och storslagsserier, är avsett att ge butiker som kommer från en VMC-maskintillverkare i Kina en rad industriella vertikala bearbetningscenterkonfigurationer lämpade för formtillverkning, tillverkning av bildelar och allmän precisionsteknik.
